1. ¿Qué es la trituradora de cono Symons y cuál es su historia?

La trituradora de cono Symons —también conocida como trituradora de cono con sistema de muelles o trituradora de cono compuesta— es un equipo emblemático para la trituración fina en las industrias globales de minería, áridos y materiales de construcción. Desarrollada originalmente por la empresa estadounidense Symons Engineering Company a principios del siglo XX, ha sido objeto de más de un siglo de mejoras continuas, optimización estructural y adaptación local por parte de fabricantes de todo el mundo. Ha evolucionado hasta convertirse en una de las máquinas de trituración más consolidadas, rentables y versátiles para el procesamiento de rocas duras y minerales.

A diferencia de las trituradoras de mandíbula, que se utilizan principalmente para la trituración primaria o gruesa, la trituradora de cono Symons es adecuada para etapas de trituración secundaria, terciaria e incluso cuaternaria. Destaca en el procesamiento de materias primas que van desde dureza media hasta extrema —con niveles de dureza Mohs de 6 a 16—, incluyendo granito, basalto, cuarcita, mineral de hierro, mineral de cobre, mineral de oro, piedra caliza, cantos rodados, dolomita y minerales de metales no ferrosos. La filosofía de diseño fundamental de la trituradora de cono Symons se centra en dos tecnologías revolucionarias: la trituración entre partículas (trituración por capas) y la protección contra sobrecargas mediante muelles ante la presencia de objetos extraños. Estas innovaciones resolvieron dos problemas persistentes de las primeras trituradoras de cono: la producción de partículas irregulares, frágiles y laminares, y los graves daños en la máquina causados por la entrada de objetos metálicos extraños (como hierro) imposibles de triturar en la cámara de trituración.

Aunque conservan el clásico mecanismo de seguridad por muelles, las modernas trituradoras de cono Symons incorporan funciones auxiliares de limpieza hidráulica de la cámara y ajuste de la abertura de descarga. Están disponibles en tres configuraciones principales de cámara de trituración para satisfacer diversas necesidades de producción: el tipo Estándar (Standard) para trituración secundaria de tamaño medio, el tipo de Cabeza Media (Medium-Head) para trituración de media a fina, y el tipo de Cabeza Corta (Short-Head) para la producción de arena ultrafina y el preprocesamiento de molienda de minerales. Con capacidades que oscilan entre 20 y 1.000 toneladas por hora, son adecuadas tanto para estaciones móviles de trituración a pequeña escala como para plantas fijas de procesamiento de minerales a gran escala; esta versatilidad explica su perdurable popularidad en Asia, África, Europa y América del Sur.

2. Composición estructural completa de la trituradora de cono Symons para piedra

La trituradora de cono Symons consta de seis sistemas principales independientes: el conjunto de la cámara de trituración, el bastidor principal y sistema de soporte, el sistema de accionamiento excéntrico, el sistema de protección de seguridad por muelles, el sistema de lubricación por circulación de aceite y el sistema hidráulico auxiliar de ajuste. Cada componente está fabricado en acero fundido de alta resistencia y aleación de manganeso altamente resistente al desgaste, para soportar impactos continuos de alta frecuencia y las fuerzas de trituración.

2.1 Conjunto de la cámara de trituración (zona principal de trituración)

Este conjunto realiza la trituración propiamente dicha del material y soporta las mayores cargas de desgaste; consta del cono móvil (manto) y el cono fijo (cóncavo o revestimiento del tazón). El manto está fijado firmemente al eje principal y realiza un movimiento giratorio excéntrico, mientras que el revestimiento cóncavo se instala dentro del anillo de ajuste del bastidor superior. Existen diferentes perfiles de cámara de trituración (tipos estándar, medio y de cabeza corta) intercambiables en el mismo bastidor principal, lo que permite a las empresas alternar entre trituración media y fina sin adquirir equipos adicionales, aumentando así significativamente la utilización del equipo. Los revestimientos están fabricados en acero al alto manganeso; en condiciones normales de funcionamiento, pueden procesar miles de toneladas de roca, reduciendo el tiempo de inactividad causado por sustituciones frecuentes. En la tolva de alimentación superior se instala una placa distribuidora para dispersar uniformemente el material en la cámara de trituración anular, evitando obstrucciones localizadas causadas por una alimentación concentrada.

2.2 Bastidor principal y sistema de soporte del eje principal

El bastidor principal presenta una estructura de acero fundido de una sola pieza y alta resistencia que sirve de base estructural para todos los componentes. Utiliza un diseño de cuerpo dividido y paredes reforzadas para soportar las inmensas fuerzas de reacción generadas durante la trituración de roca. El eje principal, de grandes dimensiones, actúa como núcleo para la transmisión de fuerza al cono móvil; cuenta con un diseño de eje sólido reforzado para evitar flexiones o deformaciones bajo cargas pesadas. Un revestimiento inferior de bronce resistente al desgaste (cojinete del tazón) soporta la base del eje principal; su superficie de aleación autolubricante minimiza las pérdidas por fricción durante el giro a alta velocidad, garantizando un funcionamiento estable y continuo a largo plazo.

2.3 Sistema de accionamiento excéntrico

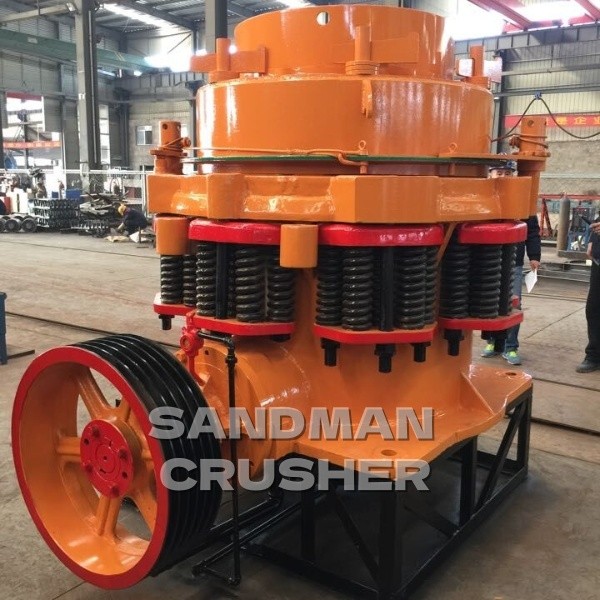

La transmisión de potencia comienza con un motor de accionamiento trifásico, que transfiere el par al contraeje horizontal mediante correas trapezoidales y una polea motriz de gran tamaño. Un par de engranajes cónicos mecanizados con precisión (piñón y corona cónica) transmite la potencia de rotación horizontal a un manguito excéntrico vertical. El manguito excéntrico, que cuenta con un orificio interior descentrado, se acopla al extremo inferior del eje principal; al girar, el manguito impulsa el eje principal y el cono de trituración móvil describiendo un movimiento circular con una excentricidad fija. Sobre el manguito excéntrico se monta un contrapeso para equilibrar las fuerzas centrífugas generadas por el movimiento giratorio, minimizando así la vibración de la máquina. Los niveles de vibración y ruido son excepcionalmente bajos. Todos los juegos de engranajes están fabricados en acero aleado con tratamiento térmico, lo que proporciona una gran dureza y resistencia al desgaste.

2.4 Sistema de protección contra sobrecargas mediante muelles

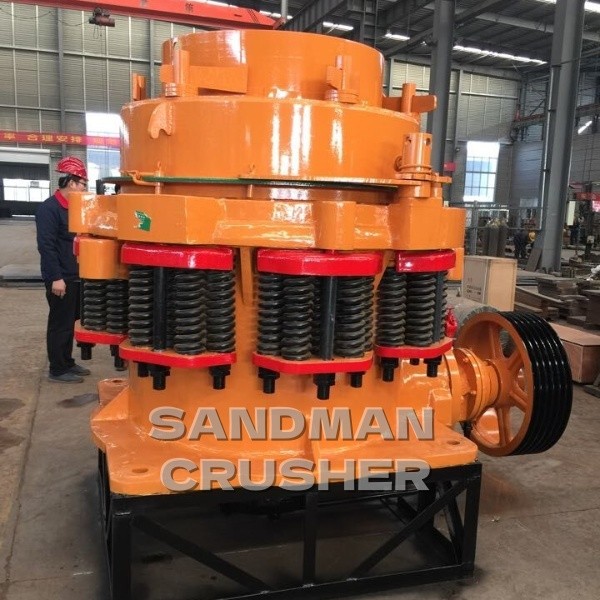

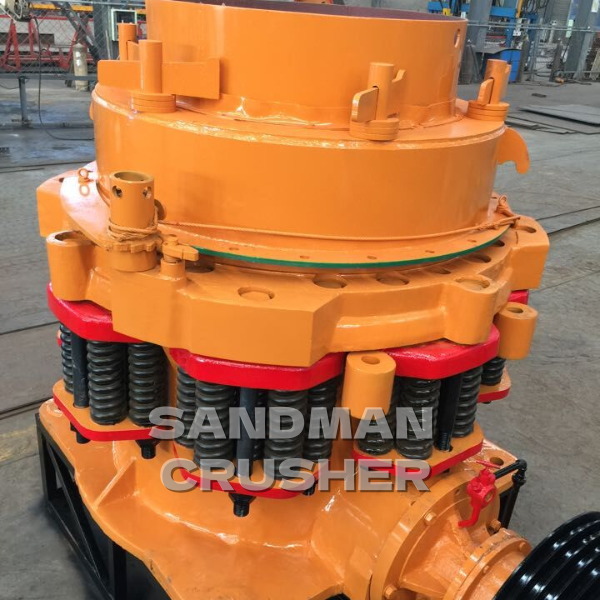

Unos muelles de compresión de alta resistencia, dispuestos alrededor del anillo de ajuste en el bastidor superior, constituyen el sistema de seguridad característico de la trituradora Symons. Cuando objetos extraños no triturables (como brocas de acero, trozos de hierro o barras de refuerzo) penetran accidentalmente en la cámara de trituración, la enorme fuerza resultante empuja el anillo de ajuste hacia arriba, comprimiendo los muelles; esto amplía temporalmente la abertura de descarga, permitiendo la expulsión automática del objeto duro. Una vez expulsado el objeto, los muelles devuelven inmediatamente el anillo de ajuste a su posición original, restableciendo el ajuste de descarga sin necesidad de desmontaje manual ni tiempos de inactividad para retirar los residuos. En comparación con las trituradoras de cono totalmente hidráulicas, esta estructura de protección mediante muelles ofrece un mantenimiento más sencillo, una menor tasa de fallos y una mayor adaptabilidad a entornos mineros exigentes donde el suministro de energía hidráulica puede ser inestable.

2.5 Sistema independiente de lubricación por aceite fluido

La trituradora de cono Symons para piedra está equipada con una estación de circulación de aceite fluido de circuito cerrado totalmente independiente, separada por completo de los sistemas de lubricación por grasa de otros equipos de trituración. El sistema consta de una bomba de aceite, un radiador de refrigeración, un elemento filtrante, un depósito de aceite y la red de tuberías. El aceite lubricante circula continuamente hacia los cojinetes del eje principal, el manguito excéntrico y las superficies de engrane, disipando el calor generado por la fricción y formando una película protectora de aceite. Un sello antipolvo de laberinto de doble canal impide que el polvo de roca penetre en el circuito de lubricación y contamine el aceite, prolongando así la vida útil de los cojinetes y engranajes. El circuito de aceite incorpora sensores de temperatura y presión; si la temperatura del aceite supera los límites de seguridad o la presión cae de forma anómala, el sistema activa una alarma automática y detiene la máquina para evitar daños en componentes críticos. 2.6 Sistema hidráulico auxiliar

La nueva generación mejorada de trituradoras tipo Symons incorpora un conjunto de cilindros hidráulicos integrado junto al mecanismo tradicional de resortes, ofreciendo dos funciones principales. En primer lugar, el sistema de elevación hidráulica permite ajustar de forma flexible el tamaño de la abertura de descarga variando la altura del anillo de ajuste, lo que posibilita un control continuo (sin escalonamientos) de la granulometría del producto sin necesidad de apretar pernos manualmente. En segundo lugar, el sistema cuenta con una función de despeje rápido: si la trituradora se detiene mientras opera a plena carga y la cámara de trituración se bloquea por acumulación de roca, el sistema hidráulico puede elevar rápidamente el conjunto del cono fijo para ampliar la abertura de descarga y evacuar todo el material acumulado en cuestión de minutos, reduciendo el tiempo de inactividad en más de dos tercios en comparación con los métodos de despeje manual requeridos en las trituradoras antiguas de tipo resorte.

3. ¿Cuál es el principio de funcionamiento de la trituradora de cono de piedra Symons?

El mecanismo de trituración central de la trituradora de cono de piedra Simons se basa en el giro excéntrico y la trituración entre partículas (capas); este diseño de doble acción lo distingue de los equipos que dependen únicamente de una simple compresión.

Al arrancar, el motor impulsa el contraeje y el conjunto de engranajes cónicos, lo que hace que el manguito excéntrico gire continuamente. El orificio desplazado del manguito excéntrico impulsa el eje principal y el cono triturador, obligándolos a girar 360 grados alrededor del eje central de la máquina. Durante este movimiento giratorio, la superficie del manto móvil se acerca y retrocede periódicamente desde el revestimiento cóncavo estacionario, creando un espacio anular en la cámara de trituración que varía de arriba a abajo.

La materia prima se alimenta uniformemente desde la tolva superior a la amplia sección superior de la cámara de trituración. Bajo la influencia de la gravedad, el material está sometido a tres tipos de fuerzas mecánicas: compresión, flexión e impacto entre partículas. A diferencia de las trituradoras de mandíbulas, que simplemente aprietan la roca contra una placa estacionaria, la acción de trituración entre partículas hace que el material se comprima y se triture contra sí mismo dentro de la cámara. Este proceso altera las estructuras cristalinas minerales internas de las piedras en lugar de simplemente fracturar sus superficies exteriores. Este método minimiza la producción excesiva de fragmentos escamosos o con forma de agujas, lo que produce agregados cúbicos de alta calidad que cumplen con los estándares para proyectos de construcción de carreteras, ferrocarriles de alta velocidad y concreto.

Después de repetidas compresiones y trituraciones, las partículas de material más pequeñas que la abertura de descarga en la parte inferior salen de la máquina, mientras que los fragmentos de gran tamaño permanecen en la cámara superior para ciclos de trituración adicionales. Si entran objetos metálicos extraños en la cámara de trituración, un sistema de protección basado en resorte permite que el anillo de ajuste se levante, expulsando automáticamente la materia extraña. Un sistema hidráulico permite el ajuste en tiempo real del espacio de descarga para controlar la finura del producto terminado, lo que permite la producción de cualquier cosa, desde agregados medio gruesos hasta arena fina fabricada.

4. Ventajas competitivas clave de la trituradora de cono para piedra Symons

4.1 Excelente forma del producto y alta relación de reducción

El mecanismo de trituración entre partículas (por lecho) logra una relación de reducción de 3:1 a 10:1 en una sola pasada, reduciendo significativamente la carga circulante en líneas de trituración de circuito cerrado. El agregado cúbico resultante presenta una mínima cantidad de partículas lajares y un bajo contenido de finos, cumpliendo con las estrictas normas de granulometría para agregados de carreteras y mejorando la resistencia a la compresión del hormigón. Muchas canteras sustituyen las trituradoras de impacto de dos etapas por una única trituradora de cono Symons de cabeza corta (Short-Head), reduciendo así los costes de producción y mejorando la calidad del agregado.

4.2 Sistema de doble protección de seguridad y alta fiabilidad operativa

La combinación de un sistema mecánico de liberación por sobrecarga mediante muelles y una protección hidráulica auxiliar garantiza la seguridad de la unidad principal. El sistema de muelles responde rápidamente a impactos repentinos de objetos extraños duros, mientras que la función hidráulica de despeje resuelve los tiempos de inactividad causados por obstrucciones en la cámara de trituración. Un bastidor integral de alta resistencia, un eje principal de gran diámetro y un sistema independiente de lubricación por aceite circulante minimizan eficazmente la fatiga de los componentes; las trituradoras Symons, con un mantenimiento adecuado, permiten una operación continua de 24 horas en proyectos de minería y agregados, ofreciendo un tiempo medio entre fallos (MTBF) muy superior al de las trituradoras de cono estándar.

4.3 Cámaras de trituración intercambiables para una mayor flexibilidad operativa

Es posible instalar cámaras de trituración estándar, medianas y de cabeza corta (*Short-Head*) en el mismo bastidor principal sin modificar el accionamiento ni las estructuras de soporte. El equipo permite alternar de forma flexible entre procesos de trituración secundaria gruesa, trituración media-fina y producción de arena ultrafina según la demanda estacional del mercado, eliminando la necesidad de invertir en equipos redundantes para las distintas etapas de trituración. La amplia abertura de alimentación facilita la compatibilidad con trituradoras primarias de mandíbula de mayor tamaño, aumentando así la capacidad de procesamiento de toda la línea de producción.

4.4 Costes integrales de operación y mantenimiento

Las piezas de desgaste clave (manto y revestimiento del tazón) están fundidas en una aleación de alto contenido en manganeso, lo que garantiza una larga vida útil. Todos los conjuntos superiores pueden desmontarse desde arriba sin alterar la cimentación de la unidad principal, reduciendo significativamente el tiempo de sustitución de los revestimientos. El sistema cerrado de lubricación por aceite circulante elimina las molestias de la aplicación frecuente de grasa, mientras que la función de ajuste hidráulico de la abertura de descarga evita la necesidad de realizar laboriosos ajustes manuales. En comparación con las trituradoras de cono totalmente hidráulicas, los equipos Symons presentan circuitos hidráulicos más sencillos, menos sellos y menores costos de mantenimiento rutinario, lo que ofrece una rentabilidad excepcional para las pequeñas y medianas empresas mineras.

4.5 Gran adaptabilidad a diversos materiales y condiciones de operación

Esta trituradora de cono para piedra Symons es adecuada para procesar una amplia gama de minerales y rocas, desde dureza media hasta ultra dura, y puede implementarse en diversas configuraciones operativas, incluyendo líneas de trituración fijas, estaciones semimóviles montadas sobre patines y estaciones totalmente móviles sobre ruedas. Su ámbito de aplicación abarca industrias como el procesamiento de minerales metálicos y no metálicos, el tratamiento de materias primas para cemento, la producción de áridos para infraestructura vial, la fabricación de arena artificial y el reciclaje de residuos de construcción. En proyectos de minerales para nuevas energías —como los relacionados con el litio, el manganeso y la cromita—, la trituradora de cono Symons aplica eficazmente el principio de "más trituración, menos molienda"; al reducir el tamaño de alimentación para los molinos de bolas, disminuye el consumo de energía de molienda en las plantas de procesamiento entre un 15 % y un 25 %.

5. Escenarios de aplicación industrial

5.1 Plantas de procesamiento de minerales metalúrgicos y mineros: trituradora de cono Symons

En minas de metales ferrosos (hierro, manganeso, cromita) y no ferrosos (cobre, oro, plomo-zinc, litio), las trituradoras de cono Symons de cabeza estándar se encargan de la etapa de trituración secundaria tras la trituración primaria realizada por trituradoras de mandíbula, mientras que los modelos de cabeza corta realizan la trituración fina terciaria antes de la alimentación del molino de bolas. Reducir el tamaño de partícula del mineral antes de la molienda disminuye el consumo energético del molino de bolas y mejora las tasas de liberación del mineral, aumentando así la eficiencia en la recuperación de metales. Las trituradoras de cono Symons de tamaño mediano se seleccionan frecuentemente para proyectos de procesamiento de metales preciosos y minerales de tierras raras, garantizando la estabilidad y continuidad de las operaciones de pretratamiento del mineral.

5.2 Canteras de áridos y proyectos de construcción de carreteras

Las canteras de roca dura que producen áridos de granito, basalto y canto rodado utilizan trituradoras de cono Symons para fabricar áridos de alta resistencia y forma cúbica, adecuados para pavimentos asfálticos, hormigón para puentes y balasto ferroviario de alta velocidad. Las cámaras de trituración de cabeza corta se integran en líneas de fabricación de arena en circuito cerrado para procesar piedra triturada y convertirla en arena manufacturada, sirviendo como sustituto de la arena natural de río en proyectos de construcción. Su diseño de abertura de descarga ajustable permite que una misma línea de producción genere áridos con diversas especificaciones granulométricas (por ejemplo, 5–10 mm, 10–20 mm, 20–31,5 mm).

5.3 Plantas de cemento y materiales de construcción

Las materias primas para la producción de cemento —como la caliza, la dolomita y la arcilla— requieren trituración intermedia y fina antes de la calcinación. Las trituradoras de cono Symons de tamaño mediano estabilizan el tamaño de partícula de la materia prima, asegurando una calcinación uniforme dentro del horno. Además, las fábricas de ladrillos y piedra artificial emplean equipos Symons para triturar materias primas como la arenisca cuarcítica.

5.4 Trituración móvil y reciclaje de residuos de construcción

Las trituradoras de cono Symons de tamaño pequeño a mediano se combinan a menudo con unidades móviles de trituración de mandíbula para formar estaciones de trituración móvil, utilizadas para procesar escombros de demolición de carreteras, residuos de construcción urbana y roca de cantera. Su sistema de seguridad por muelles se adapta a composiciones de material complejas —como mezclas de barras de refuerzo y bloques de hormigón— presentes en la obra, mientras que la función hidráulica de despeje rápido de la cámara resuelve los problemas frecuentes de obstrucción causados por residuos de formas irregulares.

Parámetros técnicos

Nota: Los datos técnicos están sujetos a cambios sin previo aviso.

6. Pautas de operación y mantenimiento rutinario de la trituradora de cono Symons para piedra

La larga vida útil y el rendimiento estable de la trituradora de cono Symons dependen de un mantenimiento periódico y estandarizado, clasificado en inspecciones diarias, mantenimiento semanal y revisiones trimestrales.

1. Puntos de inspección diaria: Verifique la presión, la temperatura y la limpieza del aceite en la estación de lubricación por circulación; inspeccione los conjuntos de resortes en busca de fracturas o pernos flojos; revise el estado de desgaste de los revestimientos de alimentación y descarga; supervise la presencia de vibraciones o ruidos anormales durante la puesta en marcha del equipo. Detenga la máquina inmediatamente si la temperatura del aceite supera los 55 °C o si se producen ruidos metálicos de choque dentro de la cámara de trituración.

2. Mantenimiento semanal: Limpie el elemento filtrante del aceite lubricante; apriete todos los pernos de montaje del bastidor principal y del anillo de ajuste; verifique si hay fugas de aceite en las superficies de sellado de los cilindros hidráulicos; mida el espesor restante de los revestimientos para programar su sustitución con antelación.

3. Revisión trimestral: Drene y reemplace el aceite lubricante de circulación; desmonte e inspeccione el desgaste del manguito excéntrico, el buje de bronce del eje principal y las superficies de los dientes del engranaje cónico; calibre la precisión del ajuste hidráulico de la abertura de descarga; reemplace los sellos laberínticos contra el polvo desgastados para evitar la contaminación del sistema de lubricación.

4. Prohibiciones operativas: Queda estrictamente prohibido alimentar material de tamaño excesivo que supere las dimensiones máximas de la abertura de alimentación; evite el funcionamiento prolongado en vacío; prohíba estrictamente la caída de herramientas de hierro o componentes de acero en la cámara de trituración durante la operación. Antes de apagar la máquina, detenga la alimentación y mantenga el equipo en funcionamiento hasta que la cámara de trituración esté completamente libre de material, para evitar un bloqueo por carga completa durante el siguiente arranque.

7. Conclusión

Gracias a los continuos avances en la tecnología de fabricación, las modernas trituradoras de cono Symons integran características como sensores de monitoreo inteligente, control automático de lubricación y ajustes remotos de la abertura de descarga, lo que reduce la necesidad de intervención manual y mejora la automatización de la producción. Para las empresas dedicadas a la extracción de minerales, el procesamiento de áridos y el reciclaje de residuos sólidos, la elección de una trituradora de cono Symons adecuada sigue siendo una inversión fiable para optimizar la eficiencia de la línea de trituración y controlar los costos de producción a largo plazo. Impulsada por la expansión de la construcción de infraestructuras a nivel mundial y el desarrollo de minerales para nuevas energías, se espera que la demanda del mercado de equipos de trituración de cono Symons optimizados mantenga un crecimiento constante y a largo plazo.
