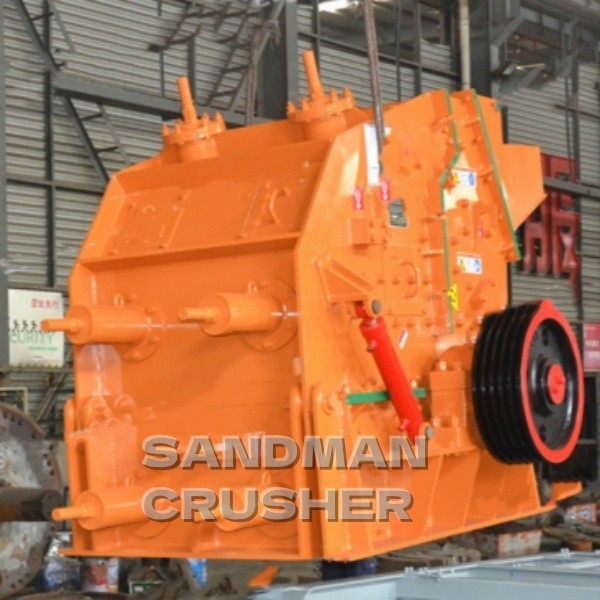

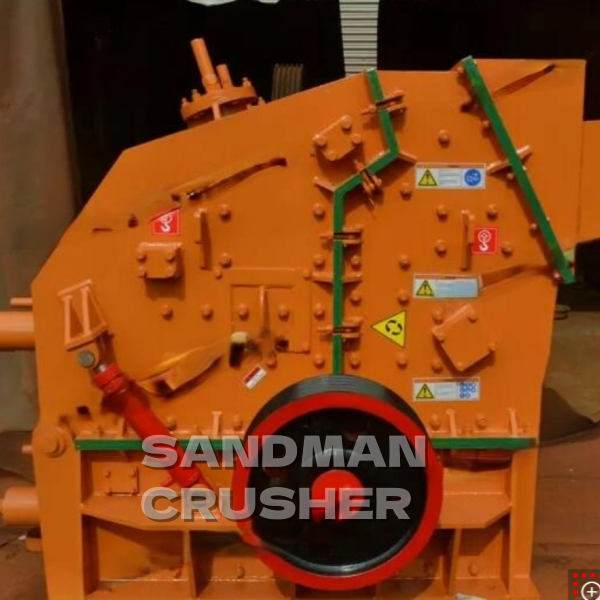

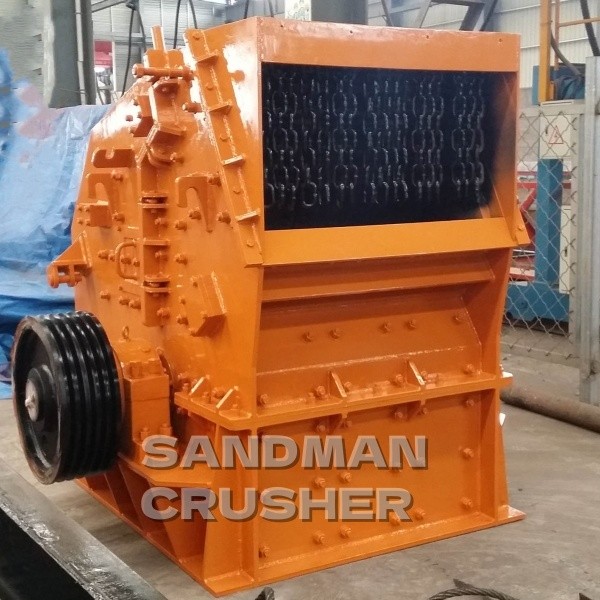

¿Qué es una trituradora de impacto horizontal?

La trituradora de impacto horizontal (a menudo denominada simplemente trituradora de impacto) es un equipo fundamental para las operaciones de trituración secundaria y terciaria.

A diferencia de los equipos que se basan en fuerzas de compresión o de molienda, esta máquina opera exclusivamente mediante energía de impacto. Se utiliza ampliamente en sectores como la minería, la metalurgia, la construcción de carreteras y ferrocarriles, los proyectos de conservación de aguas y el procesamiento de áridos para hormigón.

¿Cómo funciona una trituradora de impacto de eje horizontal?

La materia prima entra en la cámara de trituración por la parte superior. A medida que el rotor gira a gran velocidad, las

barras de impacto montadas en él golpean

la piedra que cae con gran fuerza. Este impacto instantáneo transmite una enorme energía cinética a la piedra, proyectándola a gran velocidad contra las placas de impacto, las cuales están situadas en ángulos fijos dentro de la cámara.

Esta colisión secundaria fragmenta aún más el material. Los trozos grandes de piedra rebotan en las placas de impacto y regresan a la zona de trabajo del rotor, chocando con el material que entra nuevo. Esto genera un ciclo continuo de colisiones entre partículas y de autotrituración, lo que resulta en una trituración altamente eficiente.

Este método de trituración por impacto es ideal para materiales frágiles como la piedra caliza, la piedra azul y los residuos de construcción. Para rocas de dureza media con una resistencia a la compresión inferior a 300 MPa, las trituradoras de impacto ofrecen una eficiencia de trituración superior y un menor consumo de energía por unidad de producto acabado.

¿Cuáles son los componentes principales de la trituradora de impacto horizontal?

Cada componente clave desempeña un papel indispensable en el funcionamiento estable de la máquina y posee características funcionales únicas:

Conjunto del rotor: Es el componente motriz principal de la máquina. Durante el funcionamiento prolongado, soporta fuerzas de impacto continuas y cargas alternas. La superficie del rotor presenta ranuras en cola de milano para alojar las barras de impacto, las cuales se fijan mediante pernos de aleación resistentes al aflojamiento.

Barras de impacto: Son los componentes más propensos al desgaste en la trituradora de impacto horizontal; requieren inspección y sustitución periódicas durante el mantenimiento rutinario.

Bastidor: Es la estructura principal que soporta la carga de la máquina. Las trituradoras pequeñas utilizan un bastidor fundido de una sola pieza para garantizar la rigidez estructural, mientras que los modelos grandes emplean un bastidor soldado y dividido, fabricado con placas de acero de gran espesor. El bastidor superior está diseñado para abrirse, lo que simplifica enormemente el mantenimiento interno. Todas las soldaduras se someten a rigurosas pruebas de detección de defectos, y las almohadillas de goma antivibración situadas en la base minimizan la transmisión de vibraciones y ruido a los cimientos.

¿Cuáles son las ventajas clave de la trituradora de impacto horizontal?

Este equipo destaca en operaciones prácticas gracias a las siguientes ventajas únicas:

1. Excelente forma del agregado

Mediante la trituración por impacto y la fricción entre partículas, la máquina produce agregados predominantemente cúbicos, con superficies lisas y planas. El contenido de partículas alargadas y laminares es extremadamente bajo; los modelos de alto rendimiento pueden mantener el contenido de partículas laminares por debajo del 5 %, cumpliendo plenamente con las rigurosas normas para agregados en la construcción de infraestructuras de alta calidad.

2. Gran adaptabilidad a los materiales

Es capaz de procesar una amplia gama de materiales, incluyendo piedras comunes como caliza, piedra azul, basalto, granito y cantos rodados, así como residuos industriales y de construcción, tales como mineral de hierro, hormigón de desecho y mezclas asfálticas.

Simplemente ajustando la separación entre las placas de impacto y el rotor, se puede controlar de manera flexible el tamaño de partícula de salida... Rango de tamaño de partícula: 0–80 mm.

3. Estructura sencilla y fácil mantenimiento

La estructura interna cuenta con pocos componentes de precisión, lo que resulta en una baja tasa de fallos. Una cubierta superior de apertura rápida hidráulica permite acceder velozmente a la cámara de trituración, facilitando la sustitución rápida y cómoda de las barras de martillo, los revestimientos y las placas de impacto sin necesidad de desmontar otras piezas. Todos los repuestos están estandarizados, lo que reduce eficazmente los costes de inventario para la empresa.

4. Bajos costes operativos integrales

Aunque las barras de martillo son piezas de desgaste, el consumo energético global es mucho menor que el de los equipos de trituración por compresión. Para una misma capacidad de producción, el consumo de energía por tonelada de producto acabado es entre un 15 % y un 25 % inferior al de las trituradoras de cono.

El método de trituración por impacto permite una rápida fragmentación del material, evitando el desperdicio de energía causado por la fricción ineficaz y la compresión prolongada. Además, una estructura de protección con auto-revestimiento prolonga la vida útil de los revestimientos; el intervalo estándar de sustitución es de aproximadamente una vez cada seis meses.

5. Excelente desempeño ambiental

Las modernas trituradoras de impacto horizontal cuentan con cubiertas antipolvo totalmente selladas en las zonas de alimentación, descarga y trituración. Estas pueden combinarse con colectores de polvo de mangas con limpieza por chorro de pulsos para controlar eficazmente la contaminación por polvo. Equipado con materiales de aislamiento acústico y almohadillas amortiguadoras, el equipo mantiene el ruido operativo por debajo de los 85 decibelios, cumpliendo con las normas ambientales del lugar de trabajo.

¿Cuáles son las limitaciones de la trituradora de impacto horizontal?

Ningún equipo es una solución universal; las trituradoras de impacto también presentan ciertas limitaciones operativas. El tamaño de las partículas de alimentación debe ajustarse estrictamente a los parámetros de diseño del equipo. El procesamiento de materiales ultraduros o altamente abrasivos acelera considerablemente el desgaste de las piezas de consumo. Una elección inadecuada del equipo puede derivar en una baja eficiencia de producción, un consumo excesivo de repuestos y una generación excesiva de residuos en forma de polvo fino.

Por ello, la línea de producción debe configurarse adecuadamente en función de las características reales del material y de los objetivos de producción. Si es necesario, podemos ofrecer asesoramiento profesional sobre la selección del equipo.

Parámetros técnicos

Nota: Los datos técnicos están sujetos a cambios sin previo aviso.

Directrices estándar de operación y mantenimiento para la trituradora de impacto horizontal

La operación estandarizada y el mantenimiento regular son fundamentales para garantizar un rendimiento estable y duradero del equipo.

Procedimientos de puesta en marcha

Antes de arrancar la máquina, realice una inspección exhaustiva de todas las piezas de desgaste, los pernos de fijación, los niveles de aceite lubricante, los sellos antipolvo y los dispositivos de separación de metales. Retire cualquier material residual u objeto extraño de la cámara de trituración.

El equipo debe arrancarse sin carga. Deje que el motor funcione en vacío durante 3 a 5 minutos para verificar si hay vibraciones anormales, ruidos o fugas de aceite antes de introducir gradualmente el material de alimentación.

Gestión del proceso de producción de la trituradora de impacto horizontal

Mantenga un ritmo de alimentación uniforme y estable. Evite la entrada repentina y masiva de material para prevenir la sobrecarga del rotor. El tamaño de partícula del material de alimentación debe mantenerse dentro del rango nominal del equipo; está estrictamente prohibido introducir material de tamaño excesivo en la cámara de trituración.

Durante la operación, si se detecta ruido anormal en el motor, vibración excesiva o un aumento repentino de la corriente, detenga la alimentación inmediatamente. Permita que el material del interior se triture y descargue por completo antes de apagar el motor principal para evitar obstrucciones en la cámara.

Procedimiento de parada diaria

En primer lugar, detenga la alimentación y deje que la trituradora funcione durante aproximadamente 5 minutos para evacuar totalmente el material residual de la cámara de trituración; a continuación, corte el suministro eléctrico.

Programa de mantenimiento rutinario

Mantenimiento diario

Verifique el apriete de los pernos de los martillos; inspeccione el desgaste de las placas de revestimiento y las placas de impacto; supervise la temperatura de los rodamientos y el estado del circuito de aceite; limpie las bolsas filtrantes del colector de polvo.

Mantenimiento semanal

Apriete todos los pernos de montaje del bastidor y del rotor; mida el grosor de los martillos y sustituya rápidamente las piezas con desgaste irregular para garantizar el equilibrio dinámico del rotor; retire los residuos de la parte inferior de la cámara de trituración; verifique y ajuste la tensión de las correas trapezoidales.

Mantenimiento mensual

Realice pruebas de equilibrio dinámico del rotor; vuelva a lubricar los rodamientos; inspeccione los tornillos de ajuste y los sellos hidráulicos, y repare los sellos antipolvo dañados; pruebe el rendimiento del imán separador de metales.

Mantenimiento anual

Desmonte el rotor para inspeccionar si presenta grietas o deformaciones; sustituya todas las placas de revestimiento y de impacto que presenten un desgaste severo; verifique la holgura de los rodamientos y sustitúyalos si es necesario; suelde y repare las grietas del bastidor; aplique un recubrimiento anticorrosivo completo.

Fallos comunes y soluciones para la trituradora de impacto horizontal

1. Vibración excesiva del equipo

Causas principales: Desequilibrio del rotor (desgaste desigual de las barras de impacto), pernos de montaje flojos, almohadillas de goma amortiguadoras desgastadas o presencia de objetos metálicos extraños en la cámara. Soluciones: Reemplazar las barras de impacto por pares, apretar todos los pernos de montaje, sustituir las almohadillas de goma desgastadas y retirar los objetos extraños.

2. Ruido de impacto fuerte y anormal

Causas principales: Objetos duros extraños en la cámara, placas de impacto flojas o fricción entre las barras de impacto y las placas de revestimiento. Soluciones: Detener la alimentación inmediatamente, vaciar la cámara, abrir la cubierta superior para retirar los objetos extraños y fijar todas las piezas sueltas.

3. Sobrecalentamiento de los rodamientos

Causas principales: Cantidad insuficiente de grasa lubricante, conductos de aceite obstruidos, holgura excesiva en los rodamientos o funcionamiento prolongado con carga desequilibrada. Soluciones: Reponer la grasa lubricante, limpiar los conductos obstruidos, reemplazar los rodamientos defectuosos y recalibrar el equilibrio del rotor.

4. Baja producción y material excesivamente grueso

Causas principales: Holgura excesiva entre el rotor y la placa de impacto, barras de impacto muy desgastadas o alimentación irregular. Soluciones: Reducir adecuadamente la abertura de descarga, reemplazar las barras desgastadas y ajustar el alimentador para garantizar una alimentación uniforme.

5. Corriente del motor excesivamente alta

Causas principales: Alimentación excesiva que provoca el bloqueo de la cámara, agarrotamiento de los rodamientos o pérdida de fase eléctrica. Soluciones: Interrumpir la alimentación, eliminar la obstrucción interna, reparar los rodamientos defectuosos y revisar el circuito de alimentación eléctrica.

Perspectivas de desarrollo del sector

Impulsadas por las políticas de minería ecológica y la economía circular, las perspectivas de aplicación de las trituradoras de impacto horizontales son cada vez más amplias.

La renovación urbana y la mejora de carreteras generan enormes cantidades de residuos de construcción cada año. Las trituradoras de impacto horizontales móviles permiten triturar y reciclar estos residuos *in situ*, transformando el hormigón y la mampostería de desecho en áridos reciclados para bases de carreteras y la fabricación de ladrillos ecológicos. Muchas regiones ofrecen además subvenciones para proyectos de reciclaje de residuos de construcción, lo que impulsa aún más la demanda del mercado de equipos móviles de trituración por impacto.

Paralelamente, el equipo evoluciona y se actualiza constantemente. Las nuevas estructuras de rotor y los materiales de aleación de alto rendimiento reducen eficazmente el consumo de energía y prolongan la vida útil de las piezas de desgaste.

Los sistemas de monitoreo inteligente permiten la alerta temprana de fallos y reducen la carga de trabajo de inspección manual, orientando la producción hacia operaciones automatizadas e inteligentes. Las estructuras de apertura rápida hidráulica, los dispositivos de lubricación automática y los sistemas integrados de eliminación de polvo se han convertido en configuraciones estándar, haciendo que las trituradoras de impacto horizontales sean más eficientes y respetuosas con el medio ambiente, además de permitir un mayor ahorro de energía.
