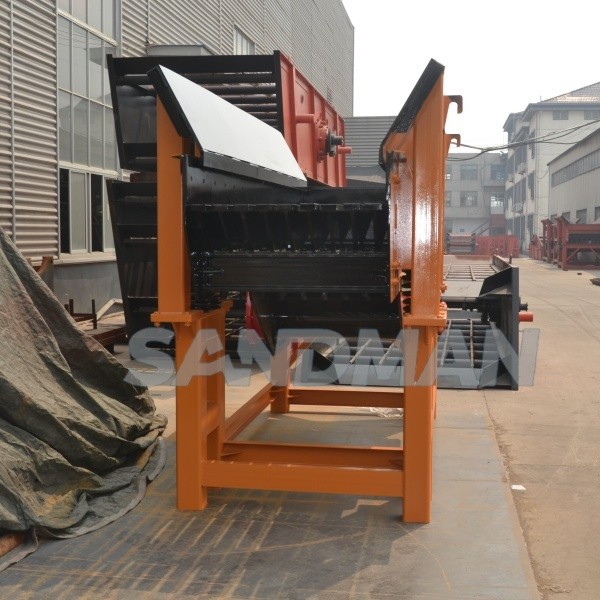

Alimentador vibratorio de rejilla serie ZSW

Descripción general

Un alimentador vibratorio de rejilla es un tipo de equipo de alimentación lineal. Se utiliza ampliamente con equipos de trituración y cribado en diversas industrias, como la metalurgia, la minería del carbón, el procesamiento de minerales, la construcción, la química y la molienda, entre otras. El alimentador vibratorio se emplea para transferir materiales de gran tamaño y granulares desde la tolva al dispositivo receptor de forma uniforme, periódica y continua en el flujo de producción, así como para alimentar la trituradora de forma continua y uniforme, y también para cribar los materiales en la línea de producción de arenisca.

Se utiliza para transferir materiales de gran tamaño y granulares desde la tolva al dispositivo receptor de forma uniforme, periódica y continua en el flujo de producción, así como para alimentar la trituradora de forma continua y uniforme, y también para cribar los materiales en la línea de producción de arenisca. Se utiliza ampliamente con equipos de trituración y cribado en diversas industrias, como la metalurgia, la minería del carbón, el procesamiento de minerales, la construcción, la química y la molienda, entre otras.

Introducción

Existen alimentadores con diferentes capacidades; Se utilizarán diferentes capacidades en diferentes máquinas.

Los alimentadores de áridos transfieren materiales a granel a cribas, tolvas, depósitos y otros equipos. También se utilizan para alcanzar los caudales deseados en los sistemas de procesamiento o trituración de áridos. A menudo, los materiales a granel deben activarse durante su procesamiento para evitar atascos. Los materiales más espesos o húmedos requieren mayor vibración para mantenerse en movimiento. Los equipos de alimentación de áridos activan estos materiales más difíciles, permitiendo su procesamiento continuo. Los alimentadores de áridos más eficientes ofrecen un alto rendimiento continuo con un bajo consumo de energía. Existen varios tipos de alimentadores de áridos, cada uno con sus aplicaciones específicas.

Principio de funcionamiento

Un alimentador vibratorio consta de un bastidor vibratorio, un resorte, un vibrador, un motor y un dispositivo vibratorio. El vibrador consta de dos ejes excéntricos que giran simultáneamente a alta velocidad en direcciones opuestas, generando una fuerte fuerza centrífuga.

Dos ejes excéntricos giran simultáneamente a alta velocidad en direcciones opuestas, generando así una fuerte fuerza centrífuga. Las fuerzas centrífugas que actúan en la dirección de vibración siempre se superponen y contrarrestan la fuerza vertical en la misma dirección. De esta manera, se genera una fuerza de excitación unidireccional que impulsa el alimentador a vibrar en línea recta. Al introducir el material en el alimentador vibratorio, este puede ser proyectado hacia arriba y describir una parábola antes de caer. El material avanza sobre la superficie inclinada del alimentador.

Durante la instalación, los dos engranajes deben engranar según el símbolo, y el motor acciona los dos ejes excéntricos, generando una gran potencia lineal que fuerza la vibración del alimentador. Bajo la acción de la vibración, el material se desliza y cae en la tolva, avanzando posteriormente. Al pasar por la sección de cribado, las partículas más pequeñas caen para evitar una mayor trituración, logrando así el cribado. Los alimentadores vibratorios se utilizan en la industria metalúrgica, la industria del carbón, el procesamiento de minerales, la construcción, la industria química, la industria de abrasivos y otros sectores.

Características de rendimiento

1. El motor de vibración se utiliza como fuente de vibración, con bajo nivel de ruido, bajo consumo de energía, excelente capacidad de ajuste y sin colisiones con el material.

2. La fuerza de excitación se puede ajustar en cualquier momento, el caudal se puede controlar y modificar, y el ajuste es sencillo y estable. Vibración estable, funcionamiento fiable y larga vida útil.

3. Estructura simple, funcionamiento fiable, fácil instalación y ajuste, ligero, tamaño reducido y fácil mantenimiento.

4. Amplitud pequeña, alta frecuencia y gran ángulo de inclinación.

5. Se utiliza un bloque excéntrico, lo que proporciona una gran fuerza de excitación. El acoplamiento de neumáticos permite una conexión flexible y un funcionamiento estable.

Parámetros técnicos

Nota: Los datos técnicos están sujetos a cambios sin previo aviso.
