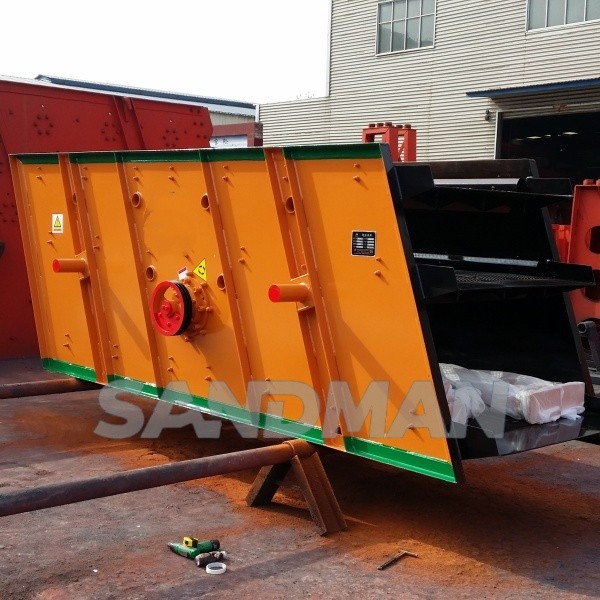

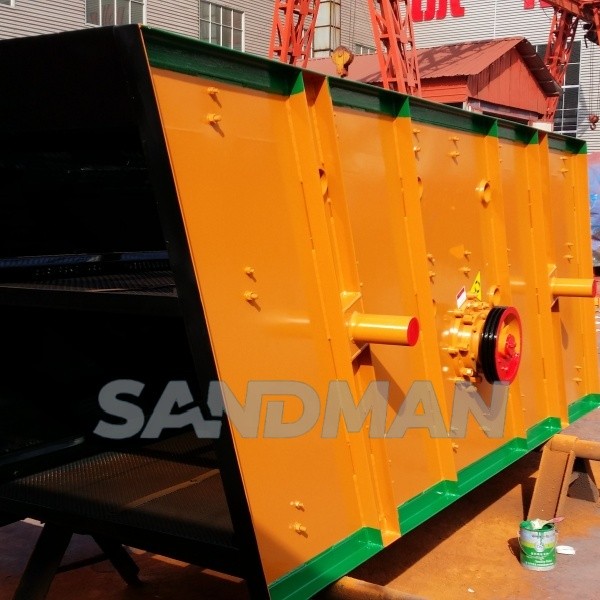

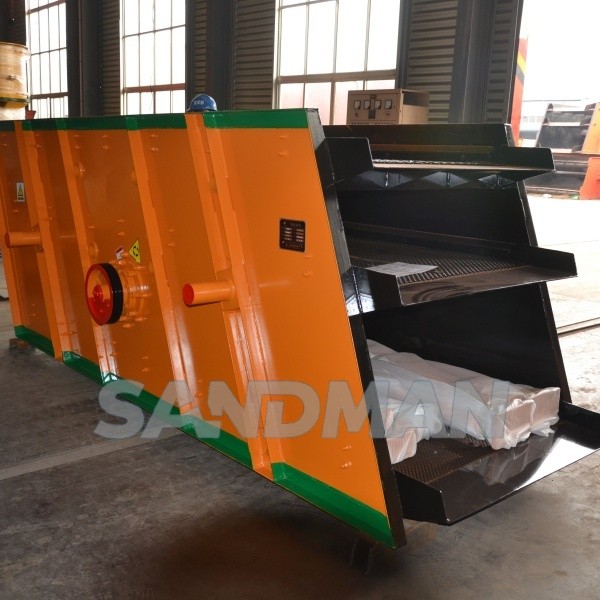

Criba vibratoria serie YK para trituradora de piedra

Descripción general

Una criba vibratoria para trituradora de piedra es una máquina que separa los áridos por tamaño de partícula mediante una fuerza de excitación. Las vibraciones levantan el material, estratificándolo y provocando que las partículas más pequeñas se desplacen desde la superficie hasta el fondo, exponiéndolas a la superficie de cribado.

El cribado es una de las etapas más importantes del proceso de producción de áridos de arena y grava. Se realiza antes o después de la trituración y permite obtener el producto final con las especificaciones deseadas.

El objetivo del cribado es separar el flujo de partículas de árido en tamaños uniformes. Esto se logra mediante una criba vibratoria.

Introducción

Una criba vibratoria para trituradora de piedra está diseñada para procesar grandes volúmenes de material y puede operar a altas frecuencias, generalmente entre 600 y 7200 RPM. Se puede utilizar en múltiples etapas del proceso de producción, desde el cribado inicial hasta la clasificación final del producto.

Las cribas vibratorias vienen en una variedad de tamaños. Su ancho varía de 1,2 a 36,5 metros y su longitud de 1,8 a 9,7 metros. El ancho de la criba determina la capacidad de carga de la plataforma, mientras que su longitud determina su eficiencia general.

En general, las cribas vibratorias para áridos y grava son herramientas importantes para las industrias de la construcción y la minería, ya que permiten cribar materiales de manera eficiente y efectiva, lo que ayuda a garantizar que solo se utilicen los materiales adecuados en proyectos de construcción o procesamiento posterior.

¿Cuántas plataformas se necesitan para una criba vibratoria de arena y grava?

Las cribas vibratorias pueden configurarse con una, dos, tres o cuatro capas. El cribado de tres capas es común en la industria de áridos, pero el número de capas depende de la cantidad de producto que se necesite obtener en la obra.

Las cribas para áridos están disponibles en diversos tamaños para adaptarse a diferentes tipos de materiales y requisitos de producción. El tamaño de la criba generalmente está determinado por el tamaño de la malla, que se refiere al número de orificios por pulgada de longitud lineal de la criba. Cuanto mayor sea el tamaño de la malla, menores serán los orificios y mayor será la capacidad de cribado.

Los tamaños de malla más comunes para las cribas de áridos que venden los fabricantes incluyen:

3/8 de pulgada: se usa comúnmente para cribar arena y grava.

1/2 pulgada: se usa comúnmente para cribar piedra triturada.

5/8 de pulgada: se usa comúnmente para cribar grava de mayor tamaño.

3/4 de pulgada: se usa comúnmente para cribar mezclas de asfalto o concreto.

1 pulgada: se usa comúnmente para cribar materiales de mayor tamaño, como trozos grandes de roca.

Cabe destacar que, además de estos tamaños comunes, existen otros tamaños de malla disponibles, según la aplicación específica y el material que se esté cribando. Asimismo, algunas cribas pueden usar varias capas de malla con diferentes tamaños para lograr una separación y un cribado de materiales más precisos.

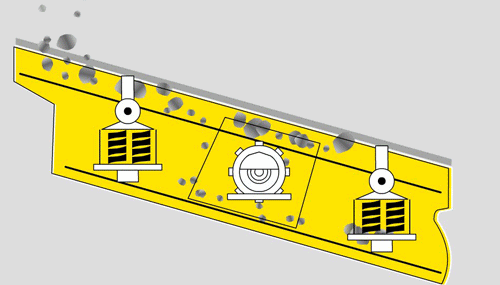

Principio de funcionamiento

El vibrador está montado en la placa lateral de la criba y consta de un motor eléctrico y un contrapeso desequilibrado montado en el extremo del eje de transmisión. El motor hace girar el eje de transmisión y el contrapeso desequilibrado genera una fuerza centrífuga que provoca la vibración de la criba. Cuando se introduce el material a cribar en la criba, la vibración de esta lo separa en diferentes tamaños. Las partículas más pequeñas caen a través de la criba y se descargan, mientras que las más grandes continúan vibrando hasta llegar al borde y también se descargan.

El dispositivo amortiguador de vibraciones se utiliza para reducir la vibración transmitida al suelo y a la estructura de soporte de la criba, disminuyendo así el ruido y evitando daños en la máquina. En resumen, el principio de funcionamiento de la criba vibratoria consiste en utilizar la vibración generada por la masa excéntrica o desequilibrada accionada por un motor para separar el material en diferentes tamaños de partícula. El dispositivo amortiguador de vibraciones reduce la vibración transmitida al suelo y a la estructura de soporte.

¿Cómo elegir la criba de áridos adecuada?

La elección de la criba de áridos adecuada depende de varios factores, como el tipo de material a cribar, los requisitos de producción y el presupuesto. A continuación, se presentan algunos factores a considerar al elegir una criba de áridos:

1. Tipo de material: Los diferentes materiales tienen diferentes requisitos de cribado. Por ejemplo, la grava puede requerir una criba con una malla más fina, mientras que la piedra triturada puede requerir una con una malla más gruesa. Al elegir una criba, considere el tipo de material que se va a cribar y la distribución del tamaño de sus partículas.

2. Requisitos de producción: Los requisitos de producción también influyen en la elección de la criba adecuada. Considere factores como el caudal deseado, la eficiencia de cribado y la distribución del tamaño deseada del producto final.

3. Tipo y diseño de la criba: Existen diferentes tipos y diseños de cribas.

Parámetros técnicos

Nota: Los datos técnicos están sujetos a cambios sin previo aviso.
